SF6-12/24/40.5kV全絕緣全密封環網柜

返回列表
分享到:
0

產品概述

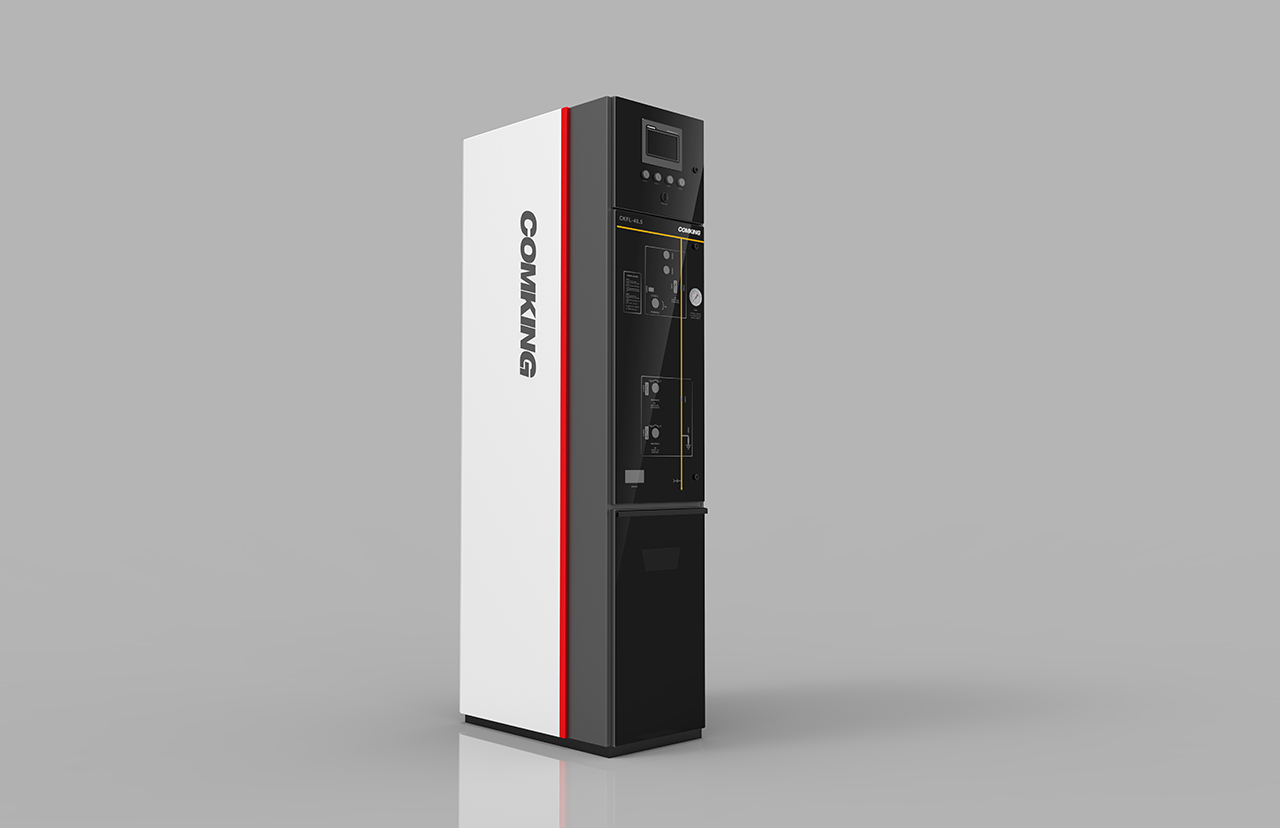

CKFL系列SF6絕緣環網柜(簡稱充氣柜)是珠??禃x電氣股份有限公司自行設計制造的新一代小型化模塊式開關設備。在同一個氣箱內最多可以配置共母線的6個(不分進線和出線)單元,也可采用擴展母線的形式將兩個(或兩個以上)的氣箱連接起來。每個SF6絕緣氣箱都可以在左右側或頂部任意擴展,根據不同的設計方案任意排列,實現不同的配置要求。

 CKFL系列充氣柜的氣箱采用進口不銹鋼板,利用先進的激光切割與全自動機械手焊技術制造而成。充氣隔室的防護等級達到IP67,箱內充以SF6氣體,并經過同步抽真空、氦檢漏,確保氣箱的密封性。負荷開關、接地開關、熔斷器絕緣筒、真空滅弧室均密封在不銹鋼氣箱內。氣箱底部的防爆口上裝有防爆膜片,當開關出現異常而使氣箱內的氣壓超過設計壓力時,將從下部防爆口泄壓,有效防止高壓氣體對人、電纜及變電站內其余開關設備的損害。

CKFL型充氣柜廣泛應用于工業及民用的環網和終端供電。特別適用于小型二次配電站、開閉所、工礦企業、機場、鐵路、商業區、高層建筑、高速公路、地鐵、隧道等領域。





特點

①  安全性,全絕緣全密封結構,充氣隔室的防護等級達到 IP67;

②  經濟性,結構緊湊、體積小、標準化、模塊化、免維護設計;

③  覆蓋廣,滿足12kV、24kV、40.5kV各電壓等級需求;

④  性能優越,采用SF6絕緣介質,全自動焊接、充氣和檢漏工藝,產品的絕緣性能和密封性能得到保障;

⑤  方案靈活,有上隔離上接地和下隔離下接地結構,滿足國網標準化設計和南網技術要求;

⑥  擴展方便,側擴、頂擴均可,可實現單元任意擴展和更換;

⑦  智能化程度高,滿足國網和南網的智能電網要求及智能運維要求。
